在半導體芯片制造中，從原材料處理到最終封裝測試，整個流程涉及上千道工序，每一環節都需要精確控制，以確保芯片的性能與質量。隨著科技的飛速發展，市場對半導體芯片的需求日益提升，不僅要求更高的集成度和更低的功耗，還推動了生產技術的不斷革新。在這樣的背景下，半導體自動搬運設備應運而生，成為連接各生產工序的重要紐帶，其中，半導體晶圓傳輸設備更是扮演著舉足輕重的角色，半導體晶圓傳輸設備作為半導體制造中的關鍵設備之一，其性能和技術水平直接影響到整個生產線的效率和產品質量。

一、半導體自動搬運設備有哪些？

     半導體自動搬運設備主要包括兩大方面：物料自動化搬運系統（AMHS）和晶圓傳輸設備。AMHS是晶圓制造廠內物料運輸?shù)木C合體系，它像是一條無形的血脈，確保了生產線的順暢運行。該系統由兩大子系統構成：一是各車間之間的運輸系統，負責晶圓容器在不同生產區域間的快速流轉；二是車間內運輸系統，專注于單個車間內部的高效搬運。這兩大系統協同工作，共同支撐起整個晶圓制造廠的物料流通體系。

二、晶圓傳輸設備的核心構成

     晶圓傳輸設備作為半導體制造中的單一傳輸設備模塊，主要由晶圓自動裝卸系統和各類高清潔、多關節型機械手臂組成。這些設備不僅要求極高的精度和穩定性，還必須具備在高潔凈度環境下持續工作的能力。目前，市場上主流的晶圓傳輸設備主要分為兩大類：晶圓分選機（Wafer Sorter）和設備前端模塊（Equipment Front End Module，EFEM）。

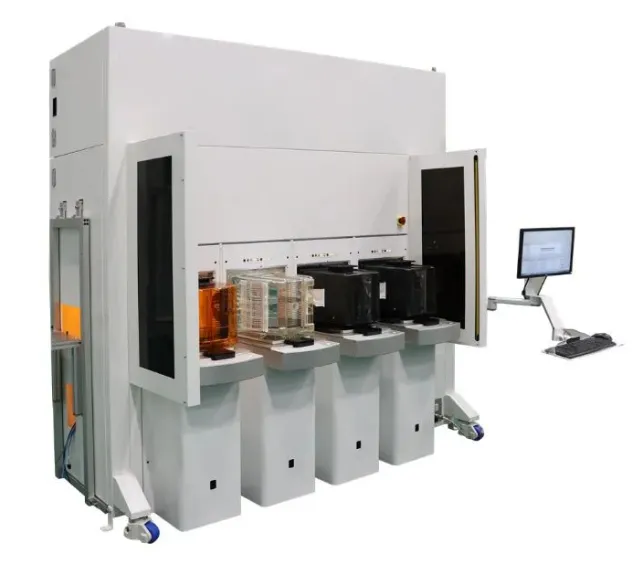

晶圓分選機（Sorter）

     晶圓分選機作為晶圓制造流程中的關鍵一環，主要負責晶圓的中轉和分選工作，確保生產流程的連續性和高效性。它如同晶圓制造廠的“交通樞紐”，通過精準的操作，實現了晶圓在不同生產階段的無縫對接。Sorter能夠完成晶圓的上下線操作、制程前的分批處理、制程后的合并整理、制程間的倒片控制，以及產品出廠前的校驗、排序和料盒交換等功能。

     晶圓分選機的核心部件包括晶圓運輸機器人、晶圓裝載系統、晶圓對準裝置、OCR（Optical Character Recognition）光學字符識別系統、FFU（Fan Filter Unit，風機過濾機組）以及一系列電子相關部件。其中，晶圓運輸機器人作為Sorter的“心臟”，其性能直接影響到整機的傳輸速度和精度，占據了產品成本的約30%。通過高速直線走行軸和先進的機器人技術，Sorter能夠?qū)崿F(xiàn)與OHT（Overhead Hoist Transport，天車系統）/AGV（Automated Guided Vehicle，智能搬運機器人）的快速對接，無論是手動還是自動模式，都能確保晶圓的高效傳輸。

     晶圓分選機的內部氣流導向結構設計巧妙，能夠維持晶圓傳輸過程中的內部空間潔凈度達到ISO Class 1級別，這是半導體制造中對潔凈度的極高要求，確保了晶圓在生產過程中不受污染。

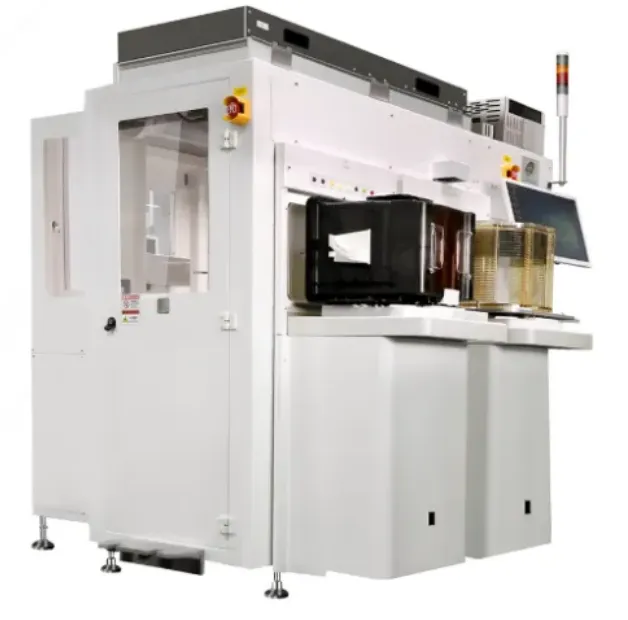

設備前端模塊（EFEM）

     設備前端模塊作為連接物料搬運系統和硅片處理系統的關鍵部件，它確保了晶圓能夠在高潔凈度的環境下安全、準確地傳輸?shù)焦に嚭蜋z測模塊。設備前端模塊的結構與晶圓分選機相似，但它在功能上更加專注于與半導體主設備的協同作業，因此其主要客戶是半導體主設備制造商。

     設備前端模塊內部集成了晶圓運輸機器人、晶圓對準裝置、晶圓載運盒、自動化控制模塊、化學蒸汽過濾器和空氣過濾器等關鍵組件。其中，晶圓運輸機器人、晶圓裝載系統和晶圓對準裝置是EFEM的三大核心部件，它們共同占據了整機物料成本的約70%。這些部件不僅要求極高的精度和可靠性，還必須能夠適應各種復雜的工藝環境。

     在某些特定的半導體生產工藝中，如光刻、蝕刻等，需要在真空環境下進行作業。為了適應這些特殊環境，晶圓傳輸設備需要具備更高的潔凈度和可靠性，這類設備被稱為VTM（Vacuum Transfer Module，晶圓真空傳送腔室）。VTM通過特殊的設計和制造工藝，確保了晶圓在真空環境下的安全傳輸，為半導體生產提供了更為靈活和高效的解決方案。
